超高层钢结构测量技术总结

返回列表 来源:京泊兴彩钢 查看手机网址
扫一扫!超高层钢结构测量技术总结扫一扫!
浏览:- 发布日期:2018-10-02 10:01:57【

      钢结构测量控制顺序是在平面内核心筒为中心往四周扩展进行校正控制,竖向从下往上以每一节钢柱为单元进行测量控制。


1 测量控制的难点

(1) 超高层钢结构安装施工的测量精度要求较高。

(2)本工程钢结构形式复杂,高度较高,现有的仪器设备一次投递不能保证测量精度,需要在钢结构的中间层设置中间传递层,经几次控制点的传递完成平面,高程控制网的传递。

(3)单节钢柱的高度均超过()m结构的施工周期跨越夏季和冬季,温度对测量控制的精度和结构质量影响很大。

(4)用于钢结构安装的4台K50/50内爬塔吊分别在每个施工区内筒向钢梁上生根,塔吊运转(特别是起钩,落钩,塔壁旋转)直接影响钢结构的整体稳定性,对测量控制影响很大,塔吊距地面越高影响越大。

(5)本工程构件大部分为厚钢板,合理的焊接工艺和顺序是保证测量精度的必要条件。

(6)本工程钢柱截面积较大,单节钢柱高度均超过()m主体结构高度高,风力对钢结构安装,矫正,控制测量的影响较大。

2   测量控制网的建立和传递

2.1平面控制网的建立和传递

(1)±0以上部分采用内控法,将土建单位提供的轴线控制网点引测到施工区域内,在每个施工区的内角边设置4个控制点,构成高精度的井形平面控制网。

(2)钢结构内部控制点采用100 mm×100 mm钢板直接和钢柱焊接,表面用钢针刻画十字线定点,线宽0.2mm,并在交点上打样冲眼。在控制点的正上方,于传递控制点的楼板预留直径200 mm的孔。

(3)本工程高度较高()m因此分别将14层,26层,34层作为控制网阶段性传递层。

(4)采用高精度激光铅锤仪配合激光靶在每个阶段性传递层控制点架设仪器,精密整平对中后向上投测到下一传递层,在控制网点位预留孔处设置光靶接收。  采用同样方式将其他控制点引测到同一施工层面上,构成一个新的平面控制网。所有控制网点投测完毕后用全站仪检测网点的边角关系,进行平差计算并规化改正后方可投入阶段性使用。根据传递上来的投测点利用全站仪或经纬仪进行平面控制放线。将轴线放到柱顶上。


2.2高层控制网的建立和传递

(1) 本工程高层控制网是将土建单位提供的水准控制网点引测到施工区域内,在每个施工区的3个角柱的外侧面设置3个水准控制点,构成高精度的高层控制网,该水准控制点采用钢划针在钢柱表面刻划水平线,并在水平线的两端打样冲眼,用油漆做标记。

(2) 为减少竖向积累误差,根据实际情况,分别将首层,10层,18层,28层和38层作为高程的阶段性控制层,每个相邻的传递区间高度小于50m。

(3) 在每个阶段安装每节钢柱时,利用每个施工区域的首层,10层,18层,28层,38层钢柱上的3个阶段性标高控制点,应用水准仪配合钢卷尺将标高引测到施工楼层上来。闭合差复合规范要求后方可使用,这些措施有效的保证了标高传递的准确性。

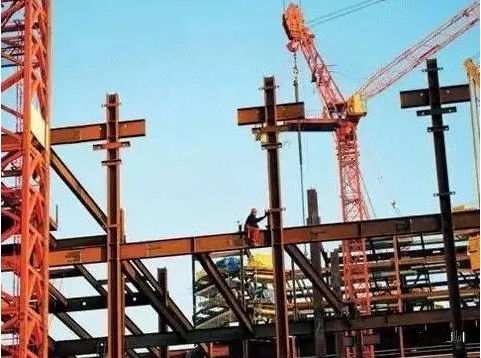

2

3 钢结构安装的测量控制

安装采用“先标高,后移位,最后垂偏”的无缆风校正法进行钢结构安装校正工作。  结构安装过程中通过标高调校,位移调整,水平度校正和垂直度跟踪观测来进行安装的测量控制。位移,垂偏。


3.1钢柱标高调校

钢柱吊装就位后,用大六角高墙度螺栓通过连接板固定上下耳板,通过起落吊钩并用撬棍调整柱间间隙或通过加焊钢楔子结合千斤顶调整钢柱柱间间隙,通过上下标高控制线之间的距离与设计标高数值进行对比,符合要求后打入钢楔,点焊并紧固连接螺栓限制钢柱下落,并考虑其焊接收缩量和压缩量,将其标高偏差调整至+3 mm内。


3.2位移调整

钢柱对接时钢柱的中心线应尽量对齐,错边量应符合要求。应尽量做到上下柱十字线重合,如果有偏差,应在柱-柱的连接耳板的不同侧面夹入垫板(垫板厚度0.5-1.0 mm),拧紧大六角高强螺栓,钢柱的位移偏差每次调整量在3 mm以内,若偏差过大可分2-3次调整。  注意每节钢柱的定位轴线不允许使用下面一节钢柱子的定位轴线,必须从地面控制线或阶段传递层控制线引到高处,以保证每节钢柱安装正确无误,以免产生过大的累积误差。


3.3垂直度校正

钢柱校正采用无缆风校正法,在钢柱的偏斜一侧打入钢楔或用千斤顶支顶。垂直度测量采用2台经纬仪(配合弯管目镜)在钢柱的两个互相垂直的方向同时进行跟踪观测控制。对由安装误差,焊接变形,日照温度,钢结构弹性等因素引起的误差值,通过总结积累的经验预留出垂偏值。在保证单节钢柱垂直度不超过规定的前提下,注意留出焊缝收缩对垂直度的影响,采用合理的焊接顺序以剪下焊接收缩对钢柱垂直度的影响。


3.4钢柱的垂直度调整

钢梁安装过程中对钢柱垂直度的影响,可采用千斤顶和手拉葫芦进行调整。


3.5钢梁的水平度校正

同一根梁两端的水平度,允许偏差(L/1000)+3 mm(L为梁长),并且大于10 mm。钢梁水平度的主要原因是连接板位置或螺孔位置有误差,可采取更换连接板或塞焊孔重新制孔进行处理。


3.6垂直度跟踪观测

为如实掌握每根钢柱垂直的动态,钢梁和钢柱焊接过程中,采用经纬仪对钢柱的垂直度随时进行跟踪观测,保证钢结构安装的各项控制指标处于受控状态。       每节钢柱高度范围内的全部构建,在完成安装及焊接并经测量验收合格后,进行测放平面位置的控制轴线和高程控制的标高线。


4 温度对测量控制影响的修正方法

(1)测量人员在现场测量大气压强和温度,对有关参数进行修正。夏天要遮阳避免直接暴晒仪器 。测量时间尽量安排在上午10:00前和下午4:00后;冬季先让仪器适应现场的温度后方可使用,禁止直接开箱使用,测量的时间安排在上午10:00-下午2:00。

(2)现场测量使用的50m标准钢尺在使用之前和加工厂提供的经检定的50m钢尺进行现场验校,以确保计量检测工具与制作厂家匹配统一。使用时要考虑修正系数值:    温度修正值=0.000012(t-to)L   式中 L――测量长度;      t――测量时温度(摄氏度)      to――标定长度时的温度(20摄氏度)


本工程测量采用标准拉力为5kg拉力,根据钢尺的检定数值确定钢尺的精度修正值。标准读数=实际读数+钢尺修正值。


5 焊接对测量控制的影响

为减小焊接对测量控制和钢结构施工质量的影响,每次安装校正完毕,高强度螺栓安装施工后,测量人员应对钢柱垂直度重新进行测量,提供实际的偏差数值,然后由质量部门按实际数值编制焊接顺序,对一些部位预留焊接收缩量。焊接过程中,测量人员进行跟踪观测,以减小焊接对测量控制的影响。


6 内爬式对测量控制的影响塔吊

(1)按“先内筒后外围”的顺序调整校正钢柱。调整校正过程中加强对相邻钢柱的观测,增加整体观测的次数,整体控制测量精度。

(2)焊接过程中尽量避免塔吊吊装重型构件,禁止快速起钩,落钩。

(3)在每次测量控制点竖向投递,测放控制轴线,控制标高的过程中,塔吊保持静止并配荷载以保持平衡,测量操作完成后塔吊方向可自由运转。


7 测量控制结果

(1)垂直度精度高。本钢结构工程的整体垂直度最大偏差不超过14mm,单节柱垂直度最大偏差不超过8mm,而且≤L/1000(L为柱长)。

(2)标高控制精度高。本钢结构工程钢结构总高度偏差10mm,每一节钢柱柱顶标高偏差±2mm。
