钢结构生产制作加工前的准备介绍

返回列表 来源:京泊兴彩钢 查看手机网址
扫一扫!钢结构生产制作加工前的准备介绍扫一扫!
浏览:- 发布日期:2019-08-05 11:41:48【

工业中,在钢结构加工流程中,一般会有生产准备。不仅是为了整个生产的质量,更多的是为了让生产能够顺利、安全的完成。通常来说,钢结构加工流程中的生产准备会有哪些工作呢?京泊兴小编带您一起看看下面的分析吧。

一、钢结构生产制作加工前的生产准备

1、技术准备:图纸会审、深化设计、加工制作方案、工艺试验。

材料准备:采购、检验、储存。

2、机具准备:运输、加工(切割、制孔、边缘加工等)、焊接、涂装、检测。

3、劳动组织准备:特种作业持证上岗、岗前培训、技术交底。

二、放样

放样是根据产品施工详图或零、部件图样要求的形状和尺寸,按照1:1的比例把产品或零、部件的实形画在放样台或平板上,求取实长并制成样板的过程。对比较复杂的壳体零、部件,还需要作图展开。

放样的步骤如下:

1、仔细阅读图纸,并对图纸进行核对。

2、准备放样需要的工具,包括:钢尺、石笔、粉线、划针、圆规、铁皮剪刀等。

3、准备好做样板和样杆的材料,一般采用薄铁片和小扁钢。可先刷上防锈油漆。

4、放样以1:1的比例在样板台上弹出大样。当大样尺寸过大时,可分段弹出,尺寸划法应避免偏差累积。

5、先以构件某一水平线和垂直线为基准,弹出十字线;然后据此逐一划出其他各个点和线,并标注尺寸。

6、放样过程中,应及时与技术部门协调;放样结束,应对照图纸进行自查;最后应根据样板编号编写构件号料明细表。

三、号料

号料就是根据样板在钢材上画出构件的实样,并打上各种加工记号,为钢材的切割下料作准备。

成都钢结构生产加工号料的步骤:

1、根据料单检查清点样板和样杆,点清号料数量。号料应使用经过检查合格的样板与样杆,不得直接使用钢尺。

2、准备号料的工具,包括石笔、样冲、圆规、划针、凿子等。

3、检查号料的钢材规格和质量。

4、不同规格、不同钢号的零件应分别号料,并依据先大后小的原则依次号料。对于需要拼接的同一构件,必须同时号料,以便拼接。

5、号料时,同时划出检查线、中心线、弯曲线,并注明接头处的字母、焊缝代号。

6、号孔应使用与孔径相等的圆规规孔,并打上样冲作出标记,便于钻孔后检查孔位是否正确。

7、弯曲构件号料时,应标出检查线,用于检查构件在加工、装焊后的曲率是否正确。

8、在号料过程中,应随时在样板、样杆上记录下已号料的数量,号料完毕,则应在样板、样杆上注明并记下实际数量。

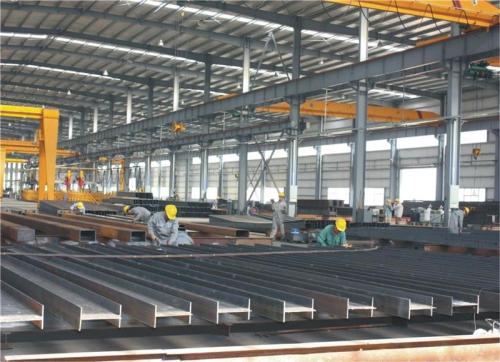

u=3999070975,535281510&fm=26&gp=0


【本文标签】:钢结构 钢结构工程 钢结构加工 钢结构生产
