钢结构施工控制要点解析

返回列表 来源:京泊兴彩钢 查看手机网址
扫一扫!钢结构施工控制要点解析扫一扫!
浏览:- 发布日期:2019-10-10 12:32:19【

随着经济的发展,建筑业也迅速发展起来,在建筑行业中钢结构被广泛应用。在实际中,钢结构成本低,且各方面性能好,能满足现代建筑需求。此外,现代钢结构已逐渐取代传统砖混结构,且质量对建筑工程有着决定性的作用,因此在建筑中加强对钢结构的施工管理及全过程的质量控制,从而更好促进建筑工程的发展。京泊兴非常重视钢结构基础工程的质量控制,从各环节严格把关。

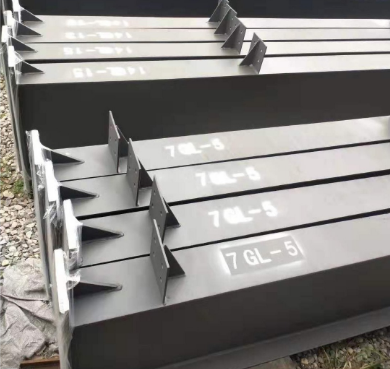

构件的生产制作

1570683577(1)

门式钢架所用的板件很薄,最薄可用到4毫米。因为用火焰切割会使板边产生很大的波浪变形。目前H型钢的焊接大多数厂家均采用埋弧自动焊或半自动焊。如果控制不好宜发生焊接变形,使构件弯曲或扭曲。多薄板的下料应首选剪切方式而避免用火焰切割。

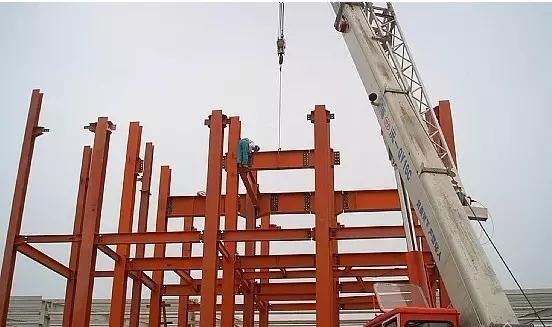

钢结构安装

(1)应用定型卡盘将预埋螺栓按设计位置卡住,以防浇筑混凝土时发生位移;柱低钢板预留孔应放大样,钢柱位移预控措施浇筑混凝土基础前,确定孔位后再作预留孔。

2

(2)对垂直偏差,应在固定前予以修正。柱垂直偏差过大预控措施钢柱应按计算的吊挂点吊装就位,且必须采用二点以上的吊装方法,吊装时应进行临时固定,以防吊装变形;柱就位后应及时增设临时支撑。

3

(3)如采用二次灌浆法,在柱脚底板开浇灌孔(兼作排气孔),利用钢垫板将钢柱底部不平处垫平,并预先按设计标高安置好柱脚支座钢板,然后采取二次灌浆。钢柱底脚有空隙预控措施,钢柱吊装前,应严格控制基础标高,测量准确,并按其测量值对基础表面仔细找平。

微信图片_20191010102024

锚栓连接


部分未露2~3个丝扣的锚栓。柱脚锚栓未拧紧,垫板未与底板焊接。

直接造成钢柱底板螺栓孔不对位,造成丝扣长度不够。整体或布局偏移,标高有误,丝扣未采取保护措施。


预埋件(锚栓)



直接造成钢柱底板螺栓孔不对位,造成丝扣长度不够。整体或布局偏移,标高有误,丝扣未采取保护措施。

措施

复核相关尺寸及固定牢固。钢结构施工单位协同土建施工单位一起完成预埋件工作。

锚栓不垂直

柱子安装后不在一条直线上,东倒西歪,使房屋外观很难看,给钢柱安装带来误差,结构受力受到影响,不符合施工验收规范要求。框架柱柱脚底板水平度差,锚栓不垂直,基础施工后预埋锚栓水平误差偏大。

措施

焊成笼状,完善支撑,或采取其他一些有效措施,避免浇筑基础混凝土时锚栓移位。锚栓安装应坚持先将底板用下部调整螺栓调平,再用无收缩砂浆二次灌浆填实。所以锚栓施工时,可采用出钢筋或者角钢等固定锚栓。

连 接


现场焊缝

设计要求全焊透的一、二级焊缝未采用超声波探伤;楼面主梁与柱未施焊;质量难以保证;未采用引弧板施焊。

措施

不合格的焊缝不得擅自处理,定出修改工艺后再处理,同一部位的焊缝返修次数不宜超过两次。钢结构施焊前,对焊条的合格证进行检查,按设计要求选用焊条。

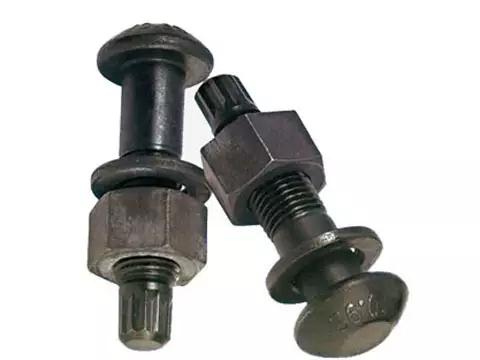

高强螺栓连接

螺杆不能自由旋入螺母,螺栓丝扣损伤,影响螺栓的装配。

措施

(1)清洗除锈后作预配,使用前螺栓应进行挑选。

(2)使用时不得互换,预先选配的螺栓组件应按套存放。

(3)严禁强行打进螺孔丝扣损伤的螺栓不能做临时螺栓使用。

螺栓装备面不符合要求,造成螺栓不好安装,或者螺栓紧固的程度不符合设计要求。

措施

(1)防止重复进行,处理装配面应考虑到施工安装顺序,并尽量在吊装之前处理。

(2)使用前必须经防锈处理,使拼装用的螺栓,不得在正式拼装时使用。螺栓应由专人保管和发放。高强螺栓表面浮锈、油污以及螺栓孔璧毛病,应逐个清理干净。

微信图片_20191010104014

构件的变形

钢梁的安装质量不良钢梁构件拼装后全长扭曲超过允许值。

措施

(1)翻身施焊前要进行加固,构件翻身后也应进行找平,自身刚性较差的构件,否则构件焊后无法矫正。

(2)拼装构件要设拼装工作台,拼装工作台应各支点水平,组焊中要防止出现焊接变形。尤其是梁段或梯道的最后组装,要在定位焊后调整变形,注意节点尺寸要符合设计,否则易造成构件扭曲。定位焊时要将构件底面找平,防止翘曲。

构件起拱数值小时,安装后梁下挠;起拱数值大时,易产生挤面标高超标。构件起拱,数值大于或小于设计数值。

措施

(1)严格按钢结构构件制作允许偏差进行各步检验。

(2)应严格控制累计偏差,注意采取措施,在小拼装过程,消除焊接收缩量的影响。

(3)杆件且安装完毕,以及工地接头施工结束后,都进行上拱度测量,在架设过程中,并在施工中对其他进行调整。

出现死弯或缓弯,造成构件无法进行安装,构件在运输时发生变形。

措施

(1)构件制作时,京泊兴钢结构采用减小焊接变形的措施。

(2)待运及运输中,注意垫点的合理配置。

(3)组装焊接中,组装顺序应服从焊接顺序,使用组装胎具,采用反方向变形等措施,设置足够多的支架,防止变形。

(4)采取氧乙炔火焰加热矫正结构发生缓弯变形时。

(5)构件死弯变形,即用千斤顶或其他工具矫正或辅以氧乙炔火焰烤后矫正。一般采用机械矫正法治理。

33

随着钢结构在建筑业的广泛应用,钢结构建筑的大量涌现,钢结构施工技术人员必须加强学习有关钢结构工程的专业知识与管理内容。在钢结构工程施工过程中,以质量求生存、切实做好钢结构工程中的质量控制,这样才能保证钢结构工程的施工质量更上一个新的台阶。


更多钢结构知识请继续关注京泊兴!
