框架结构解析

来源：京泊兴彩钢查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2019-09-18 13:01:10【大中小】

框架结构是由许多梁和柱共同组成的框架来承受房屋全部荷载的结构。高层的民用建筑和多层的工业厂房，砖墙承重已不能适应荷重较大的要求，往往采用框架作为承重结构。房屋荷载包括人、家具、物品、机械设备的重量及楼板、墙体和本身自重等。砌在框架内的墙，仅起围护和分隔作用，除负担本身自重外，不承受其他荷重。为减轻框架荷重，应尽量采用轻质墙，如用泡沫混凝土砌块(墙板)或空心砖砌筑。一般框架以现场浇柱居多，为了加速工程进度，节约模板与顶撑，也可采取部分预制(如柱)部分现浇(梁)，或柱梁预制接头现浇的施工方式。

框架结构简介

框架结构是指由梁和柱以钢筋相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。框架结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材砌筑或装配而成。

框架结构又称构架式结构。房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分为对称、不对称；按所用材料分为钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。其中最常用的是混凝土框架（现浇式、装配式、整体装配式，也可根据需要施加预应力，主要是对梁或板）、钢框架。装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。

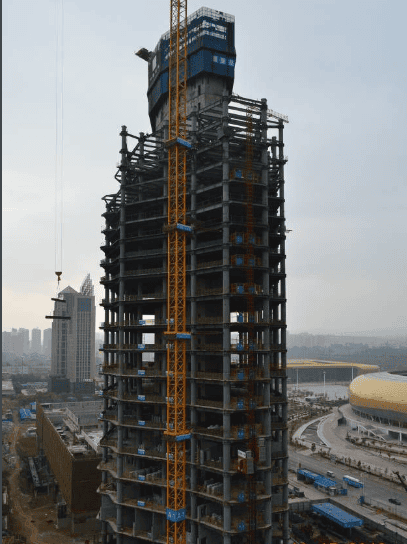

1568783536(1)

框架结构优点

框架建筑的主要优点：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。

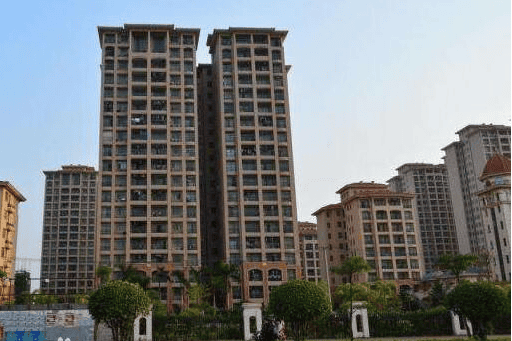

1568783607(1)

框架结构缺点

框架结构体系的缺点为：框架节点应力集中显著；框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破坏，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大；不适宜建造超高层建筑，框架是由梁柱构成的杆系结构，其承载力和刚度都较低，特别是水平方向的（即使可以考虑现浇楼面与梁共同工作以提高楼面水平刚度，但也是有限的），它的受力特点类似于竖向悬臂剪切梁，其总体水平位移上大下小，但相对于各楼层而言，层间变形上小下大，设计时如何提高框架的抗侧刚度及控制好结构侧移为重要因素，对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大，而且梁和柱由水平荷载所产生的弯矩和整体的侧移亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难，影响建筑空间的合理使用，在材料消耗和造价方面稍高，故一般适用于建造不超过15层的房屋，超高建筑建议采用框架剪力墙结构。

框架结构与其他结构的区别

框架结构与砖混结构的区别

框架结构与砖混结构主要是承重方式的区别。框架结构住宅的承重结构是梁、板、柱，而砖混结构的住宅承重结构是楼板和墙体。在牢固性上，理论上说框架结构能够达到的牢固性要大于砖混结构，所以砖混结构在做建筑设计时，楼高不能超过6层，而框架结构可以做到几十层。
但在实际建设过程中，国家规定了建筑物要达到的抗震等级，无论是砖混还是框架，都要达到这个等级，而开发商即使用框架结构盖房子，也不会为了提高建筑坚固程度而增加投资，只要满足抗震等级就可以了。
在隔音效果上来说，砖混住宅的隔音效果是中等的，框架结构的隔音效果取决于隔断材料的选择，一些高级的隔断材料的隔音效果要比砖混好，而普通的隔断材料，如水泥空心板之类的，隔音效果是很差的。
如果你要进行室内空间的改造，框架结构因为多数墙体不承重，所以改造起来比较简单，敲掉墙体就可以了，而砖混结构中很多墙体是承重结构，不允许拆除的，你只能在少数非承重墙体上做文章。区别承重墙和非承重墙的一个简单方法是看墙体厚度，240mm厚度的墙体是承重的，120mm或者更薄的墙体是非承重的。

框架结构与框剪结构的区别

框剪结构与框架结构的主要区别就是多了剪力墙，框架结构的侧向刚度不强，高层或超高层的框架结构建筑更是如此！为了解决这个问题故使用剪力墙（或称抗震墙）。剪力墙是自基础顶面至设计高度不中断的抗侧力构件，其抗侧刚度大，但抗侧平面外刚度小，故一般不考虑其承受竖向荷载，它的布置要按照相关规定进行，当然剪力墙也可以起到墙体的围护和分隔作用。

框架结构案例

框架剪力墙结构俗称为框剪结构，它是框架结构和剪力墙结构两种体系的结合，在结构平面布置上除了布置了框架还增加了部分剪力墙（或称抗震墙）吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。框剪结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。因此，这种结构已被广泛地应用于各类房屋建筑。

框架结构的变形是弯曲型，上部层间相对变形小，下部层间相对变形大。剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结构层间的相对位移比和顶点位移比，使结构的侧向刚度得到了提高。

从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷载作用下，一般情况下，约80%以上用剪力墙来承担。因此，使框架结构在水平荷载作用下所分配的楼层剪力，沿高度分布比样均匀，各层梁柱的弯矩比较接近，有利于减小梁柱规格，便于施工。

在结构抗震设计中，框剪结构的剪力墙是第一道防线，框架为第二道防线。

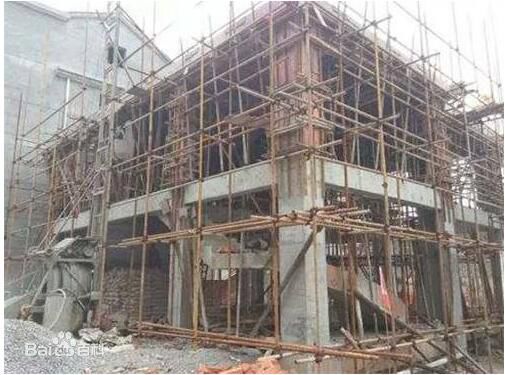

333

框架结构应用范围

框架结构可设计成静定的三铰框架或超静定的双铰框架与无铰框架。混凝土框架结构广泛用于住宅、学校、办公楼，也有根据需要对混凝土梁或板施加预应力，以适用于较大的跨度；框架钢结构常用于大跨度的公共建筑、多层工业厂房和一些特殊用途的建筑物中，如剧场、商场、体育馆、火车站、展览厅、造船厂、飞机库、停车场、轻工业车间等。
