桁架楼承板 加工定做

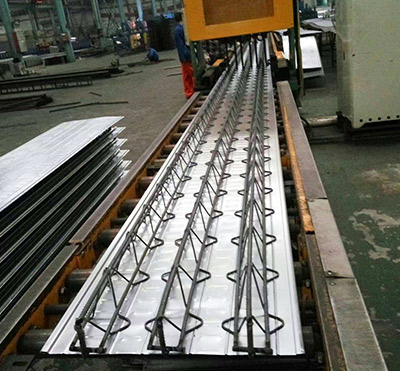

以钢筋为上弦、下弦及腹杆,通过电阻点焊连接而成的桁架叫做钢筋桁架。
订购热线:400-687-7696  13311512936

89_0

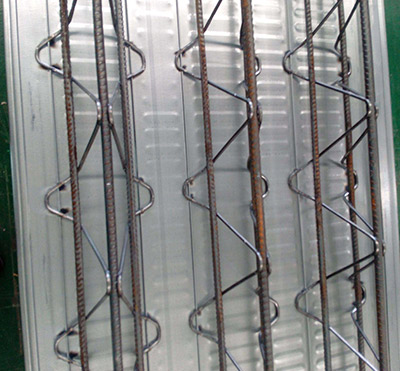

以钢筋为上弦、下弦及腹杆,通过电阻点焊连接而成的桁架叫做钢筋桁架。
钢筋桁架与底板通过电阻点焊连接成整体的组合承重板叫做钢筋桁楼承板。

使用优点与缺点

       优点:实现了机械化生产,有利于钢筋排列间距均匀、混凝土保护层厚度一致,提高了楼板的施工质量。装配式钢筋桁架楼承板可显著减少现场钢筋绑扎工程量,加快施工进度,增加施工安全,实现文明施工。装配式模板和连接件拆装方便,可多次重复利用,节约钢材,符合国家的要求。钢构自主研发的产品配套自动化生产设备,大大提高了劳动生产率,有效降低了产品成本,并编制了产品生产企业标准、设计手册和节点构造图集以及施工手册。该产品通过浙江大学土木工程测试中心检测,并经过多项工程应用,各项性能可以满足现浇钢筋混凝土楼板承载力和变形的要求。
       缺点:运输容易损坏。

桁架


TD1钢筋桁架楼承板 交期短

TD1型钢筋桁架楼承板包含:TD1-70、TD1-80、TD1-90、TD1-100、TD1-110、TD1-120型钢筋桁架楼承板相关参数

 TD1钢筋桁架楼板是将钢筋加工成钢筋桁架,然后将其与镀锌异型板焊接在一起的一体成型模板。在施工阶段,钢筋桁架楼板具有经济,方便,安全,可靠等特点,已被多层车间,多层,高层和高层建筑等建筑和建筑领域广泛使用。高层钢结构建筑物和各种不规则地面,混凝土结构和高速铁路等。

92_0
      TD1钢筋桁架楼承板是在压型楼承板的基础上改进而来,作为第三代楼承板,是将楼板中的钢筋在工厂加工成钢筋桁架,并将钢筋与镀锌压型板焊接成一体的组合模板,施工阶段,进行简单楼板的铺设工程,焊接栓钉,便可浇筑混凝土,减少了模板架设和拆卸工程,实现了机械化生产,大大提高了楼板施工效率。

一、TD1钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。
二、TD1钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
         4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。

         5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。

三、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。


TD2型钢筋桁架楼承板 厂家批发

TD2型钢筋桁架楼承板包含TD2-70、TD2-80、TD2-90、TD2-100、TD2-110、TD2-120、TD2-130、TD2-140、TD2-150、TD2-160、TD2-170型一共11种型号,本节介绍了TD-70~TD-110型钢筋桁架楼承板的应用参数。

94_0

 TD2型钢筋桁架楼承板采用我厂进口设备加工而成的钢筋桁架,将钢筋桁架与镀锌板在工厂焊成一体的组合楼承板,钢筋桁架楼承板具有经济、便捷、安全、可靠的特点;被广泛用于多层厂房,高层、高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和其他建筑领域。

一、TD2钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。
二、TD2钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。
三、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。


TD7型钢筋桁架楼承板 图集

TD7型钢筋桁架楼承板型号:TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21种规格型号

TD7钢筋桁架楼板是将钢筋加工成钢筋桁架,然后将其与镀锌异型板焊接在一起的一体成型模板。在施工阶段,钢筋桁架楼板具有经济,方便,安全,可靠等特点,已被多层车间,多层,高层和高层建筑等建筑和建筑领域广泛使用。高层钢结构建筑物和各种不规则地面,混凝土结构和高速铁路等。

一、TD7钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。
二、TD7钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。
三、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。


TD3型钢筋桁架楼承板 价格实惠

TD3型钢筋桁架楼承板包含:TD3-70、TD3-80、TD3-90、TD3-100、TD3-110、TD3-120、TD3-130、TD3-140、TD3-150、TD3-160、TD3-170型一共11种型号钢筋桁架楼承板的应用与型号参数尺寸。

90_0

TD3型钢筋桁架楼承板采用我厂进口设备加工而成的钢筋桁架,将钢筋桁架与镀锌板在工厂焊成一体的组合楼承板,钢筋桁架楼承板具有经济、便捷、安全、可靠的特点;被广泛用于多层厂房,高层、高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和其他建筑领域。

一、TD3钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。
二、TD3钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。
三、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。

TD4型钢筋桁架楼承板 品质保障

TD4型钢筋桁架楼承板包含了TD4-70、TD4-80、TD4-90、TD4-100、TD4-110、TD4-120、TD4-130、TD4-140、TD4-150、TD4-160、TD4-170、TD4-180、TD4-190、TD4-200、TD4-210、TD4-220、TD4-230、TD4-240、TD4-250、TD4-260、TD4-270型一共17种规格型号,下面介绍了TD4-70~TD4-230型钢筋桁架楼承板产品优势与各型号规格参数尺寸。

 TD4型钢筋桁架楼承板下表面平整美观,与开口楼承板相比,无型压板肋和波纹,镀锌彩钢板展开面积利用率达到96%,厚度为0.8~1.2mm的普通压型钢板相比,改变了压型钢板的用途,减少了钢板厚度和镀锌层厚度,单位面积楼板钢板用量少,降低了经济成本,具有更好的经济性。钢筋桁架楼承板的楼板比使用普通压型钢板的混凝土楼板总厚度可减少30mm~50mm,对高层建筑与抗震设防区的建筑更有明显的优势。

88_0

一、TD4钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。
二、TD4钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。
三、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。

TD5型钢筋桁架式楼承板 支持定制

TD5型钢筋桁架楼承板包含了TD5-70、TD5-80、TD5-90、TD5-100、TD5-110、TD5-120、TD5-130、TD5-140、TD5-150、TD5-160、TD5-170型一共17种规格型号


 TD5钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中,在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

86_0
一、TD5钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。
二、TD5钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。

三、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。


M型直立肋双折边钢筋桁架楼承板

钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中,在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛 它适用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等,具有质轻、高强、色泽丰富、施工方便快捷、抗震、防火、防雨、寿命长、免维护等特点,现已被广泛推广应用。

订购热线:400-687-7696  13311512936

桁架

   M型直立肋设计,使钢筋桁架的腹杆焊点与底板距离约5mm,确保底模完整洁净,无焊点、无锈点、无孔洞,同时M型直立肋的宽度可达2-3mm,使得钢筋桁架的焊点承载力约为普通肋板型的1.5倍。

1A0135153-5

京泊兴钢筋桁架楼承板

—节约施工周期—

京泊兴采用机械化生产,钢筋排列间距均匀有序、混凝土保护层厚度一致,提高了楼板的施工质量,实现文明生产。
